Ошибки контроллеров Dixell: коды аварий и что делать

Ошибки Dixell — коды, которыми контроллер сообщает, что датчик, температура, давление, дверь или внешняя защита вышли из нормы. Одни коды только предупреждают, другие сразу отключают компрессор. Если на дисплее горят ошибки Dixell вроде P1, HA, CA или EA, расшифровка в таблице ниже покажет, что означают коды контроллера, можно ли сбросить аварию самому и когда нужен ремонт; его стоимость по Москве зависит от итогов диагностики.

Как контроллер Dixell сообщает об аварии: панель, значки и зуммер

Назначение диагностической системы Dixell — предупредить о сбое раньше, чем пострадает продукт. При аварии контроллер выводит на дисплей буквенный код, включает зуммер и реле общей аварии, к которому подключают внешнюю сигнализацию. Код мигает попеременно с температурой и держится, пока причина не устранена. Ошибки датчиков Dixell обозначает P1–P4, а не буквой E, как Carel.

Звук снимается любой кнопкой, но код остаётся на дисплее, пока не устранена причина.

Серии контроллеров Dixell: XR, XC, iChill и их коды

Семейства и линейки Dixell различаются по применению. XR (XR02CX, XR06CX, XR20CX, XR30CX, XR60CX, XR70CX) — параметрические контроллеры для холодильных камер, витрин, шкафов и моноблоков. Это самая распространённая серия: в кафе и магазинах она встречается чаще всего, а dixell xr60cx — самый частый запрос по модели. XW — для рефрижераторов машин, коды те же, что у XR. XC (XC650C, XC660) управляет централями и агрегатами с несколькими компрессорами, iChill — чиллерами и тепловыми насосами, XM — электронным расширительным вентилем.

Модель указана на наклейке сбоку корпуса. Dixell входит в Copeland, бывшее подразделение Emerson, и стоит на агрегатах с компрессорами Bitzer, Bock, Copeland, Frascold и Refcomp. На оборудовании Polair и Daikin встречаются разные контроллеры, поэтому сначала смотрите марку на панели. Danfoss и Eliwell кодируют аварии иначе, коды Carel разобраны в статье об ошибках Carel.

Таблица кодов ошибок Dixell

Диагностическая таблица — частые коды и что они значат, от предупреждений до аварий, которые останавливают холод. Коды ищут и кириллицей: ошибка «СА» — это CA, «А14» — A14, а контроллер «Диксель» — это Dixell.

Ошибки датчиков P1, P2, P3, P4

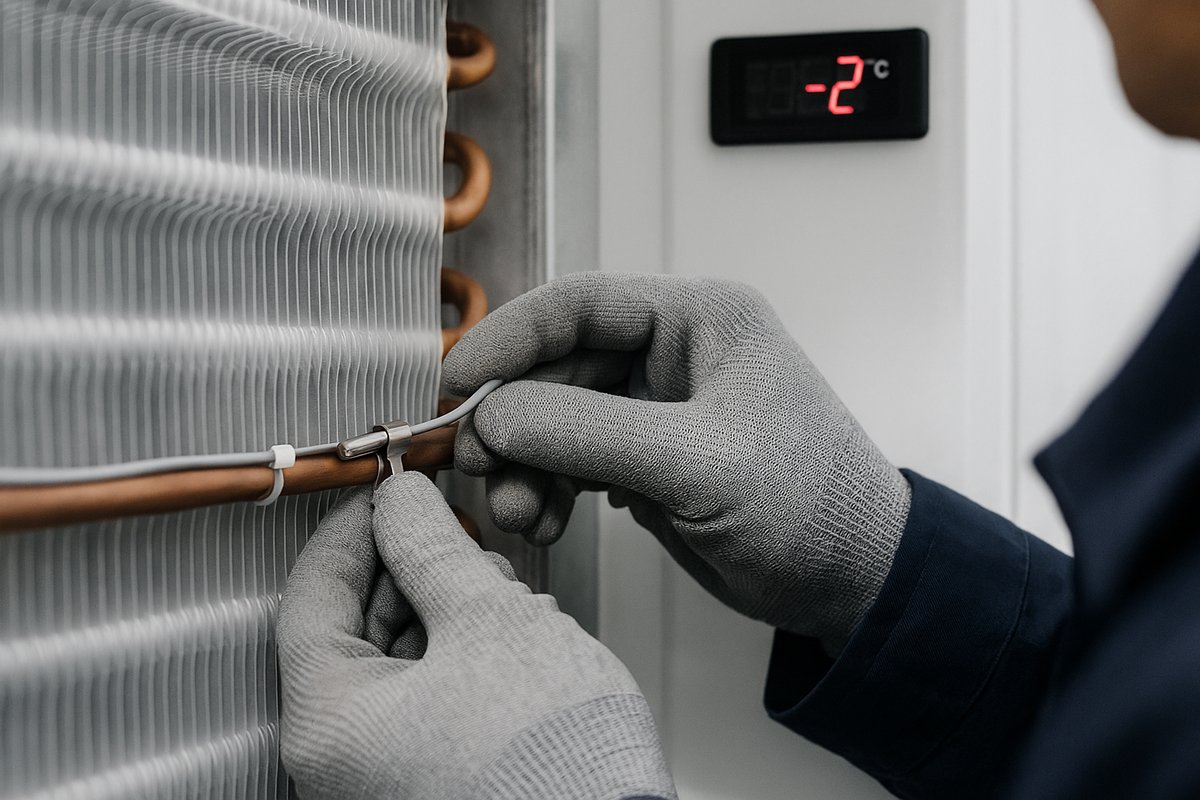

Проверка датчика: сопротивление NTC при +25 °C — около 10 кОм, при −10 °C — около 28 кОм; почти ноль — короткое замыкание, бесконечность — обрыв. Диагноз «проблема с датчиком» — самая частая причина: виноват сам датчик или перетёртый кабель. Тип датчика в параметре PbC должен совпадать с подключённым, иначе P1 горит и на исправном датчике.

Температурные аварии HA и LA

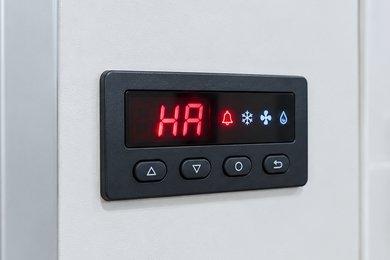

HA — авария по превышению заданного значения: температура в камере выше порога ALU дольше задержки ALd, по умолчанию 15 минут. LA — снижение ниже порога ALL. Пороги задают абсолютно или относительно уставки, задержка исключает ложные сигналы при загрузке тёплого товара. Выходы при HA и LA не меняются, компрессор продолжает работу, авария снимается сама, когда температура вернулась в диапазон. После оттайки HA не формируется в течение задержки dAO.

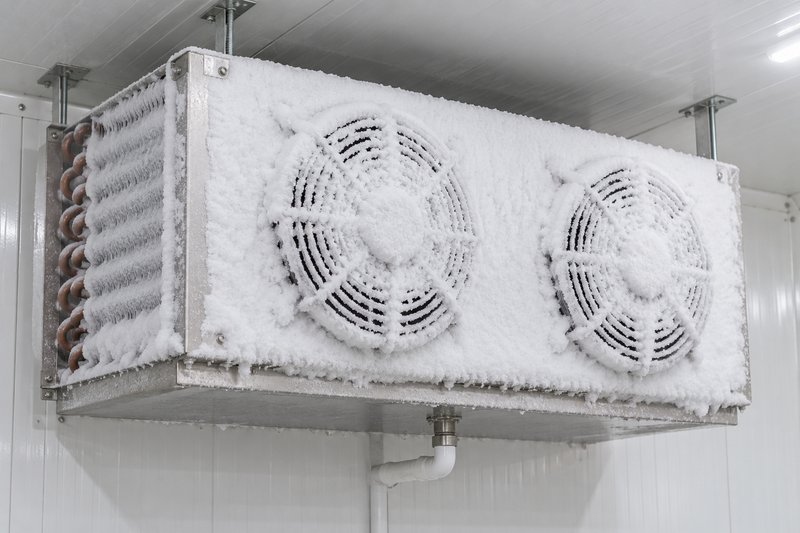

Частые причины HA: оттайка не справляется и испаритель во льду, дверь открыта, слабо охлаждает компрессор, грязный конденсатор. Важно: LA чаще говорит о неисправном датчике или сбитой уставке, и при ней есть риск заморозить продукт.

Внешние и критические аварии: CA, EA, EA1, A14

Аварийные сообщения CA и EA — контроль внешних защитных цепей через цифровой вход, смысл задаёт параметр i1F. EA при i1F = EAL — внешняя авария: после задержки did на дисплее EA, но выходы работают. CA при i1F = bAL — серьёзная внешняя авария: все выходы отключаются и включаются снова, когда сигнал ушёл. CA при i1F = PAL — реле давления сработало nPS раз за время did: компрессор стоит, сброс только питанием.

На централях XC EA1–EA6 — тепловая защита нагрузки, A14 — наработка компрессоров дольше SEr часов.

Авария двери dA

Контроль состояния двери холодильной камеры идёт через вход, настроенный как дверной контакт (i1F = dor). dA — дверь открыта дольше задержки. Что делать машине при открытой двери, задаёт параметр odc: отключить вентиляторы, компрессор, оба или работать как обычно. Пока горит dA, HA и LA не формируются, поэтому долгая загрузка не даёт ложной тревоги. Дверь закрыта, а код держится — проверяют концевик и провод.

Аварии конденсатора HA2 и LA2

HA2 — высокая температура конденсатора, LA2 — низкая; датчик для них выбирают параметром AP2 — третий или четвёртый. Останавливать ли компрессор, задают параметры AC2 и bLL. Такой контроль ставят там, где конденсатор работает в закрытом помещении. Обычно HA2 даёт грязный конденсатор или стоящий вентилятор, LA2 — мороз зимой или недозаправка хладагента.

Коды централей XC и чиллеров iChill

У iChill: AP1–AP10 — датчики, AEFL и ACFL — проток через испаритель и конденсатор, AEE — память, b1HP и b1LP — прессостаты контура, b1AC — антифриз, C1tr — перегрузка компрессора, noL — нет связи с клавиатурой. Производитель установки может переназначить коды, поэтому сверяйтесь с её паспортом.

Служебные сообщения на дисплее Dixell

Не всё на экране — авария, например dEF — идёт оттайка. PoF — клавиатура заблокирована; разблокировать — держать кнопки вверх и вниз дольше 3 секунд до надписи Pon. noP — в меню Pr1 нет параметров, остальные в скрытом меню Pr2. noA — журнал аварий пуст. OFF — контроллер выключен кнопкой, но нагрузка на нормально замкнутых контактах реле остаётся под напряжением. Err — сбой записи или чтения ключа Hot Key. rSt — сброшены записанные максимум и минимум температуры.

Надпись dEF держится всю оттайку и ещё задержку dAd после неё, пока камера не остынет, — это не зависание контроллера и не повод его перезапускать.

Как сбросить ошибку Dixell и что можно сделать самому

Методы сброса зависят от вида аварии. P1–P4, HA, LA, HA2 и LA2 сбрасываются сами, когда причина устранена. EA и CA по внешнему входу снимаются, когда сигнал ушёл. Восстановление работы после CA по реле давления — питанием: выключить контроллер, выждать 10–30 секунд, включить, счётчик срабатываний обнулится. Записанные максимум и минимум температуры смотрят стрелками и сбрасывают удержанием Set.

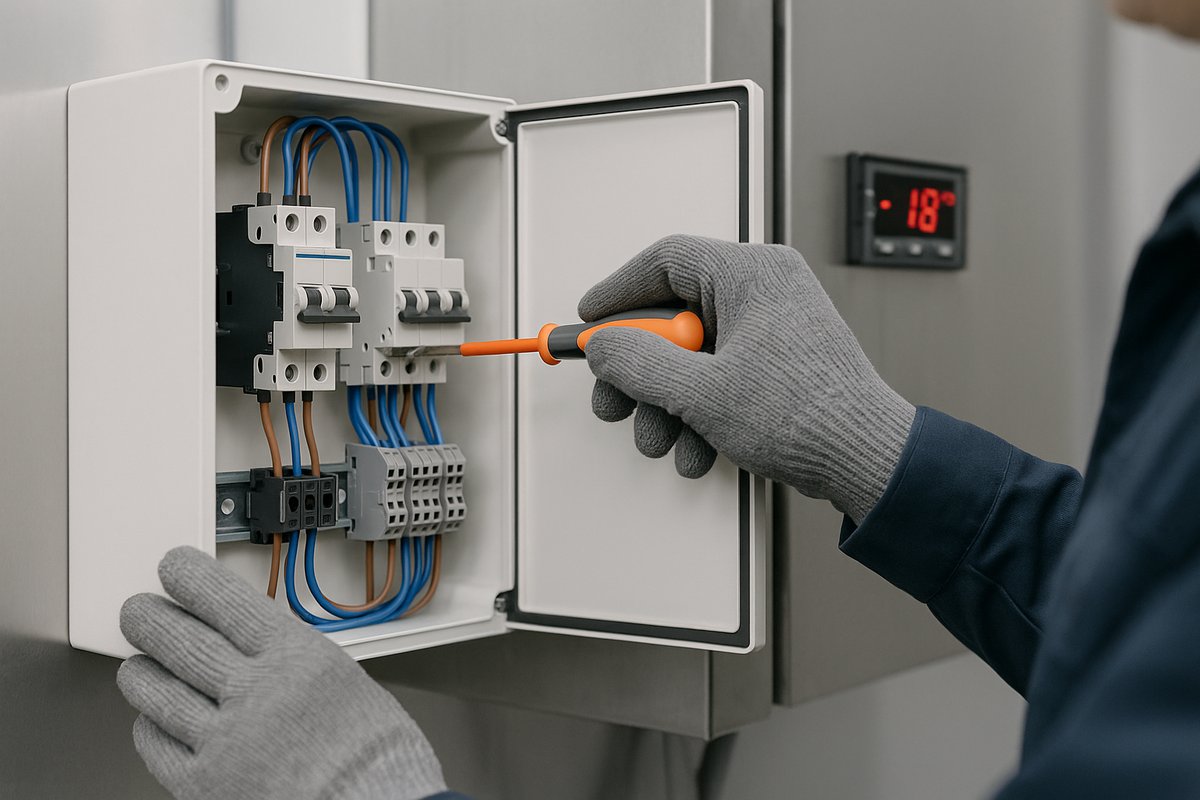

Самому можно закрыть дверь, проверить автомат и питание, убрать лёд с датчика, очистить конденсатор от пыли. Полный сброс параметров через Pr2 стирает настройки, без протокола параметров его не делают. Расшифровку кода смотрят в инструкции к контроллеру Dixell: у нас лежат руководство по XR и инструкция XC650C на русском.

Что делать при аварии и когда вызывать сервис

Звать сервис срочно, если сработала CA по давлению, код вернулся после сброса, компрессор не запускается, P1 или P2 горят постоянно. Назовите мастеру модель контроллера и код. Заявка на выезд — на странице ремонта холодильных камер, для чиллеров — ремонт чиллеров.

Неисправности самого контроллера: признаки, ремонт или замена

Признаки поломки: дисплей не включается, мигает или горит хаотично, а компрессор стоит. Камера «летит»: температура скачет, то морозит нещадно, то холодильник превращается в тёплый шкаф и игнорирует уставку. Система управления живёт своей жизнью: оттайка включается сама, вентиляторы не выключаются или наоборот всё замерло, а компрессор гудит. Контроллер не слушается кнопок, путает датчики, выдаёт несуществующие коды; параметры слетели после грозы или скачка напряжения.

Починка или замена — решает взгляд изнутри, а сначала исключают питание и датчики: в большинстве случаев контроллер исправен. Ремонт — если сгорело выходное реле, варистор или предохранитель. Замена — если плату залило водой, выгорели дорожки или вышел срок эксплуатации. Новый контроллер программируют по протоколу параметров старого.

Почему авария повторяется и как её предупредить

Техническое обслуживание: чистка конденсатора перед летом, проверка датчиков и контактов реле каждые полгода, протокол параметров в шкафу управления. Условия эксплуатации контроллера — сухой шкаф без конденсата и вибрации. Со скачками борются защитой питания: стабилизатор и проверка нуля в щитке. Регламент — на странице обслуживания холодильного оборудования.

Частые вопросы

Что запомнить

На чём основано: руководства Dixell XR60CX, XR70CX, XC650C, iChill IC200L; опыт выездов «ФростТехнолоджи».
