Ошибки контроллеров Carel: коды аварий, расшифровка и сброс

Код ошибки Carel — сообщение контроллера о том, что датчик, давление, температура или память вышли за допустимые пределы. Одни коды только предупреждают, другие останавливают компрессор. Если на дисплее горят ошибки Carel вроде E0, E1, H1 или A42, расшифровка в таблице ниже покажет, что означают коды, можно ли снять аварию на контроллере самому и когда нужен ремонт; его стоимость по Москве зависит от итогов диагностики.

Как контроллер Carel показывает ошибку: классы кодов и модель контроллера

Carel обозначает ошибки одинаково: о сбое сигнализирует код на дисплее, значок колокольчика и реле общей аварии; код мигает попеременно с температурой. Кнопки Set, Prg и колокольчик открывают код и подтверждают аварию. Принцип диагностики системы аварийных сообщений: префикс кода показывает группу. E — датчики, HI, LO, HA, LA — температура, LP, HP — давление, P — аварии компрессоров, F — вентиляторов, dF — оттайка, EE — память, rtC — часы.

Чтобы понять, чей у вас контроллер, смотрите панель или наклейку: Easy и IR33 ставят в шкафы и камеры хранения мяса и рыбы, MPXPRO — на витринах, pCO, µC²SE и µChiller — на чиллерах. Расшифровку конкретной ошибки ищут в руководстве своей серии на сайте Carel или в документации производителя оборудования: эти материалы являются основным источником и дают информацию об условиях использования. Danfoss и Dixell кодируют аварии иначе.

Таблица кодов ошибок Carel с поиском по коду

В диагностической таблице — частые коды и что они значат, от предупреждений до аварий. Контроллеры pCO и pCOXS в блоках управления систем вентиляции и кондиционирования используют те же группы кодов.

Ошибки датчиков E0–E9: E0, E1, E2

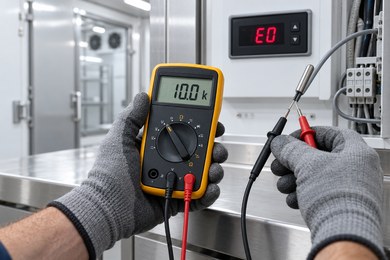

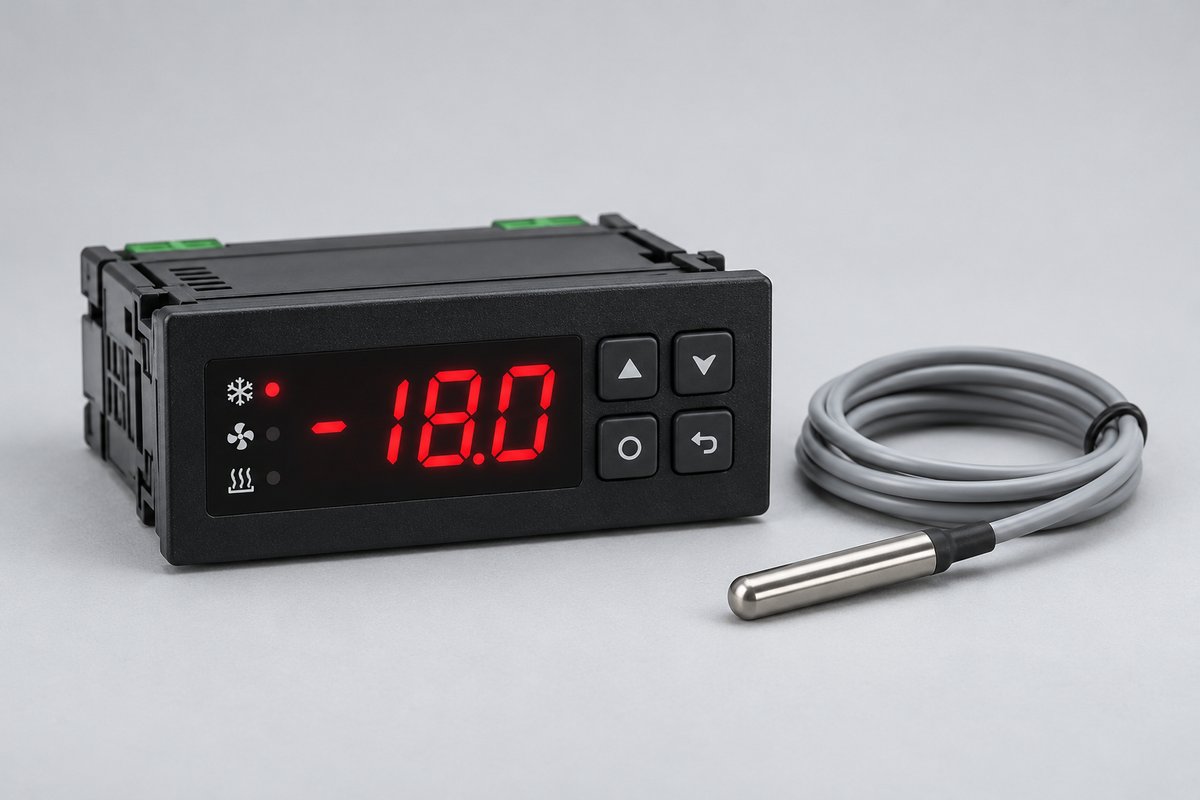

Методы проверки при диагностике: сопротивление NTC при +25 °C — около 10 кОм; около нуля — КЗ, бесконечность — обрыв. Тип датчика в настройках должен совпадать с подключённым: NTC вместо PT1000 даст E0 и на новом датчике. Датчик исправен — диагноз обычно окисленный разъём или кабель у силовых линий.

Давление и компрессор: LO, HI, LP, HP и A-коды (A12, A16, A42)

LP — давление всасывания ниже уставки: утечка хладагента, засор фильтра, неисправен ТРВ, обмерзание испарителя. HP (high pressure) — давление нагнетания выше уставки: грязный конденсатор, стоит мотор вентилятора, перезаправка. Это защитные функции компрессорного контура: несколько автосбросов подряд — и контроллер блокирует компрессор до ручного вмешательства.

Ошибка LO на Easy и IR33 — низкая температура, а не давление; L0 с нулём — тот же код, прочитанный неточно. На µChiller A12 — авария группы насосов, когда недоступны оба насоса, A42 — компрессор вне допустимой зоны давлений. Значение кодов A16 и A18 смотрят в руководстве µChiller +0300053EN.

Температурные аварии и оттайка: H1, HI, LO, Ed

На Easy и IR33 горит HI (буква I) — тревога высокой температуры, LO — низкой. Порог задают значения параметров AL, Ad и A0, тревога снимается сама, когда температура вернулась в диапазон. H1 с единицей — код увлажнителей, к камере он не относится. HA и LA — запись нарушения в журнал HACCP, она остаётся даже после снятия аварии.

dF — оттайка закончилась по таймеру, а датчик испарителя не дошёл до уставки: сгорел ТЭН, неисправен датчик или уставка низкая. Ed1 и Ed2 на µC²SE — нет связи с драйвером EVD. Настройка уставки на Easy: удерживать Set 1 секунду, изменить кнопками вверх и вниз, сохранить повторным нажатием Set.

Ошибки драйвера EVD (электронный ТРВ)

Драйвер EVD управляет электронным расширительным вентилем по перегреву и стоит на витринах, камерах и чиллерах. LowSH — перегрев ниже порога, жидкость может попасть в компрессор; срабатывание LowSH особенно важно не игнорировать. MOP — давление испарения выше рабочего максимума, обычно при запуске после простоя. LOP — давление испарения низкое: утечка или засор фильтра-осушителя. Ошибка мотора — обрыв или КЗ обмотки шагового двигателя клапана. При потере связи драйвер не видит основной контроллер и переходит в резервный режим. Эти аварии ищут манометрами по фактическому перегреву, а не заменой клапана.

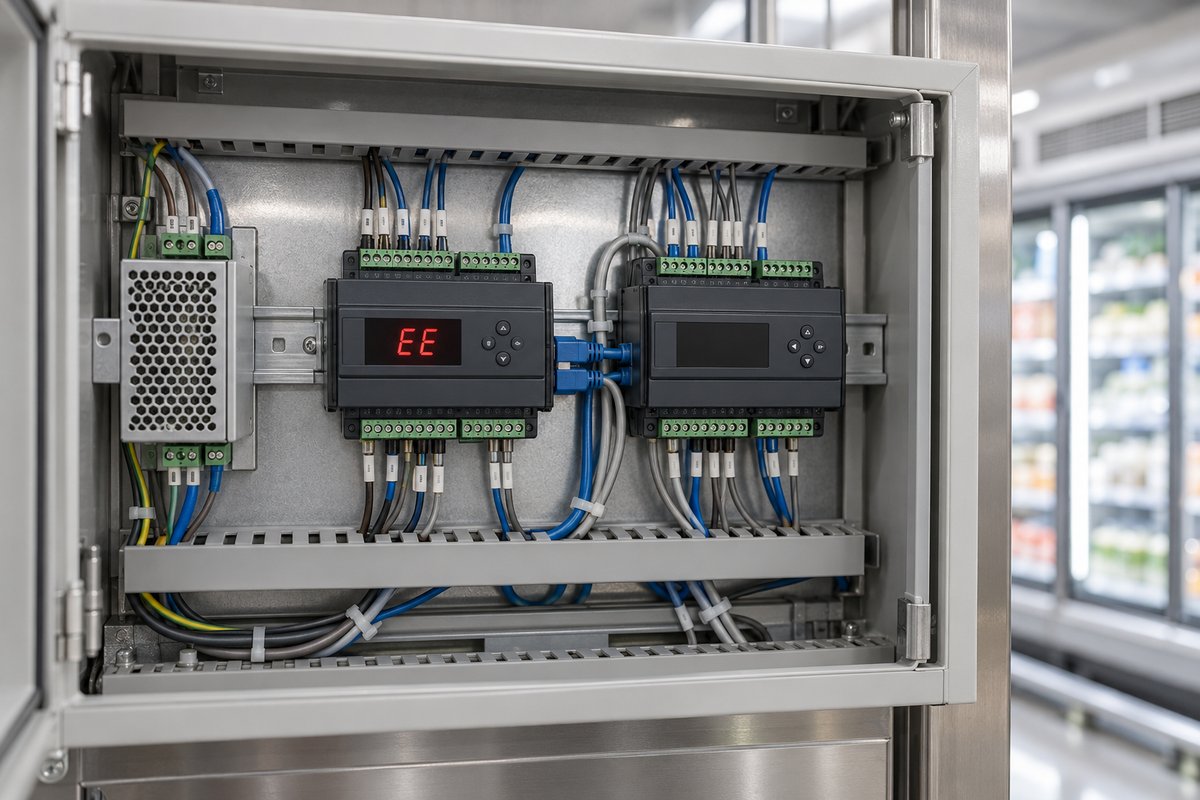

Системные ошибки: EE, EF, rtC, связь и LAN

rtC и CL — сбой часов реального времени: батарею на плате меняют раз в несколько лет, после замены время выставляют вручную. Ошибки коммуникации: LAN Err — нет связи в сети pLAN; виноваты обрыв кабеля, нет питания модуля или у двух плат одинаковый адрес из диапазона 1–32. Сеть pLAN связывает несколько плат.

Коды аварий чиллеров на Carel: pCO, µC²SE, µChiller

Самые частые ошибки на контроллерах pCO идут с префиксом AL, включая AL:012 — монитор фаз, AL:013 и AL:014 — реле протока, AL:020 — тепловая защита компрессора, AL:031 — антифриз, риск замерзания воды. При антифризе реагируют сразу: лёд рвёт трубки испарителя.

На µC²SE: HP1, HP2 — высокое давление, LP1, LP2 — низкое, FL — нет протока, E1–E8 — датчики; поэтому «чиллер ошибка Е2» там означает датчик B2. По ремонту — страница ремонта чиллеров.

Ошибки увлажнителей Carel (humiSteam)

У увлажнителей humiSteam, heaterSteam и humiFog свои коды. Ошибка H1 появляется при превышении уровня воды в цилиндре, EF — нет подачи воды, Ed — не работает слив, EC — высокая проводимость, EL — низкий ток электродов. Высокую проводимость даёт жёсткая вода: цилиндр зарастает накипью и требует замены. Сначала проверяют кран подачи, фильтр и сливной клапан.

Как сбросить ошибку Carel и посмотреть журнал аварий

Способы сброса: большинство аварий снимаются сами после устранения неисправности. Ручной сброс на pCO — меню Alarms и кнопка Reset, на IR33 и Easy — удерживать колокольчик 3–5 секунд. Аварии с защёлкой, например HP после нескольких автосбросов, перезагрузкой питания не снимаются. Включение и выключение Easy — удерживать кнопку вверх 3 секунды.

Перед сбросом запишите код и время: журнал pCO хранит историю с датой, и анализ повторов часто сам выдаёт причину. Прочитать ошибки контроллера удалённо позволяют PlantVisorPRO или BOSS по Modbus и BACnet. У Easy и IR33 полного журнала нет — только записи HACCP.

Что делать при аварии и когда вызывать сервис

Когда звать сервис: код вернулся после сброса, связан с давлением, компрессором или утечкой, нужно менять датчик или плату. Назовите модель контроллера, код и что происходило перед аварией — мастер приедет с нужной деталью, и диагностика короче. Заявка на выезд сервисного инженера — на странице ремонта холодильных камер.

Неисправности самого контроллера: признаки, ремонт или замена

Признаки поломки контроллера: дисплей мигает, горит хаотично или погас, а компрессор работает. Камера «летит» — температура скачет, холодильник то морозит продукт, то игнорирует уставку; система управления живёт своей жизнью — оттайка включается хаотично, компрессор гудит, а вентиляторы замерли; контроллер не слушается команд, путает датчики и выдаёт несуществующие коды. Все параметры слетели в результате грозы или скачка напряжения — тоже признак. На дисплее ничего, а продукт портится — искать надо с питания платы.

Починка или замена решается по плате изнутри. Сгорел предохранитель, варистор или выходное реле — ремонт. Плату залило водой или брызгами масла, выгорели дорожки или вышел срок эксплуатации — заменить.

Почему авария возвращается и как её предупредить

Типичные ошибки при работе с контроллерами — сброс без поиска неисправностей и замена деталей наугад: HP сбросили, через 20 минут снова HP. При диагностике контроллер винят первым, хотя причины обычно в контуре: грязный конденсатор или вентилятор, утечка хладагента, наледь на испарителе, изношенный уплотнитель двери, перетёртый провод датчика.

Почему теряют продукт и кто виноват, покажет журнал аварий. Профилактика: чистка конденсатора перед летом и проверка датчиков. Со скачками борются защитой питания: стабилизатор и зажатый ноль в щитке. Регламент — на странице обслуживания холодильного оборудования.
